玻璃轉子流量計用來測量制氮設備的氣體流量時，制造廠在恒溫（20℃）下用空氣標定，并按標準狀態（760mmHg，20℃）刻度出廠。對于非空氣介質和在不同于上述標準狀態下工作時，要進行校正。

        Q0/Q1=（γ1 /γ0）1/2×（ P0 / P1）1/2×（T1 / T0）1/2 =Kγ×Kp× KΥ

    式中：Q0── 儀表出廠按標準狀態刻度的顯示流量值，Nm3/h
        P0── 出廠校驗校正為標準狀態的絕壓=10332mmH2O；
        T0── 出廠校驗校正為標準狀態的絕對溫度=293.15K；
    γ0── 校驗用介質空氣在標準狀態下重度=1.293kg/Nm3
        P1── 被測介質絕壓，表壓P1mmH2O+10332；
        T1── 被測介質絕對溫度，工作溫度t1（℃）+273.15K；
        Q1── 被測介質在標準狀態下流量，Nm3/h
    γ1── 被測介質在標準狀態下重度，kg/ Nm3
        Kγ── 重度校正系數即被測介質的重度與空氣重度之比；
        Kp── 壓力矯正系數；
        KΥ── 溫度校正系數。

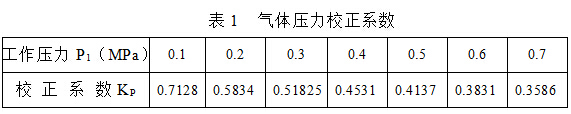

轉子流量計生產廠通過實驗室校驗和現場考驗，證明在一般情況下按理想氣體進行換算是可以的。同時還證明測量液體流量換算成氣體流量時，流量系數變化不大，可忽略不計。因此用轉子流量計測量液體、氣體、及蒸汽是可以的，為便于換算，現將矯正系數分別列于表1、表2。



        舉例說明上式的用法：

轉子流量計的讀數 Q0= 18Nm3/h， P1=3kgf/cm2，t1=10℃，介質為氮氣，求實際流量值。

解：氮氣的比重γ=1.2507（標準狀態下）

KΥ=（γ1 /γ0）1/2=（1.2507/1.293）1/2=0.984

查表： KP=0.51825 KT=0.9833

    所以Q1=Q0/（KΥ×KP×KT）=18/（0.984×0.51825×0.9833）=35.9（Nm3/h）

在實際使用時，由于溫度是在常溫下變化，氮氣密度與空氣密度相近，所以

        Q1=Q0/KP=Q0/(P0/P1)1/2=Q0×(P1/P0)1/2

        P1 ── 被測介質絕壓等于表壓十大氣壓壓力

        P0 ── 大氣壓力
